Люки и Дождеприемники
Канализационные люки традиционно изготавливаются из чугуна (возможны также полимерные материалы), прочного и устойчивого к коррозии материала. Люки чугунные по ГОСТ 3634-99 предназначены для колодцев подземных инженерных городских коммуникаций: тепловых, газовых и кабельных сетей, водопровода, канализации. В зависимости от номинальной нагрузки они подразделяются на лёгкие 15 кН (1,5 т), средние 125 кН (12,5 т), тяжёлые 250 кН (25 т), тяжёлые магистральные 400 кН (40 т), сверхтяжёлые 600кН (60 т). Наибольшим спросом пользуются люки тяжёлые, предназначенные к установке на городских дорогах с интенсивным движением. Люки состоят из двух частей: крышки с маркировкой и корпуса, устанавливаемого на бетонное кольцо в горизонтальном положении.
Масса люка в ГОСТе дана для справок, категорию люков определяет изготовитель по гарантированной номинальной нагрузке. Буква в центре люка указывает на его назначение (К – канализация , В – водопровод, ГТС – телефонные сети и т.д.), но конструктивно между собой люки не отличаются.
Номинальная нагрузка на крышку люка | Полное открытие люка | Глубина установки крышки в корпусе | Габаритные размеры | Масса | Примечание |
---|---|---|---|---|---|

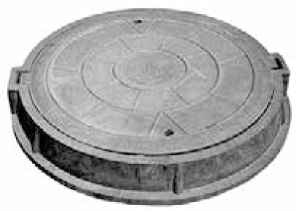

250 кН (25 тн) | 580 мм | 40 мм | 805 х 805 x 100 мм | 89 кг | По заказу потребителя на крышку люка наносится любой логотип или обозначение |
Номинальная нагрузка на крышку люка | Полное открытие люка | Глубина установки крышки в корпусе | Габаритные размеры | Масса | Примечание |
---|---|---|---|---|---|

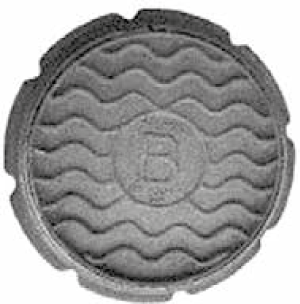

30 кН | 600 мм | 40 мм | 770 х 770 х 90 мм | 70 кг | Люк предназначен для установки на смотровые колодцы инженерных городских коммуникаций тепловых, газовых и кабельных сетей, водопровода, канализации в зоне зеленых насаждений и пешеходных зон. |
Номинальная нагрузка на крышку люка | Полное открытие люка | Глубина установки крышки в корпусе | Габаритные размеры | Масса | Примечание |
---|---|---|---|---|---|

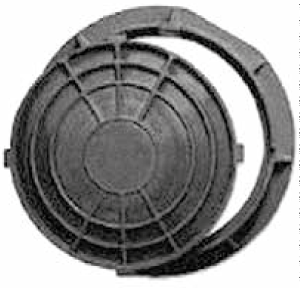

250кН | 660 мм | 80 мм | 800 х 800 х 120 мм | 68 кг | Люк предназначен для установки на смотровые колодцы инженерных подземных инженерных сетей: водопровода, канализации, тепловых, газовых и кабельных сетей, расположенных на городских автомобильных дорогах с интенсивным движением. |
Номинальная нагрузка на крышку люка | Полное открытие люка | Глубина установки крышки в корпусе | Габаритные размеры | Масса | Примечание |
---|---|---|---|---|---|
30кН | 640 мм | 30 мм | 760 х 760 х 110 мм | 38 кг | Люк предназначен для установки на смотровые колодцы инженерных подземных инженерных сетей: водопровода, канализации, тепловых, газовых и кабельных сетей, расположенных в пешеходной зоне и зоне зеленых насаждений. |
Дождеприёмники предназначены для приёма поверхностных сточных вод и атмосферных осадков, имеют четыре типа в зависимости от нагрузок 15, 125, 250 и 400 кН. Дождеприёмники производятся прямоугольной и круглой формой.
Номинальная нагрузка на крышку дождеприемника | Площадь живого сечения | Полное открытие дождеприемника | Глубина установки решетки в корпусе | Габаритные размеры | Масса | Примечание |
---|---|---|---|---|---|---|

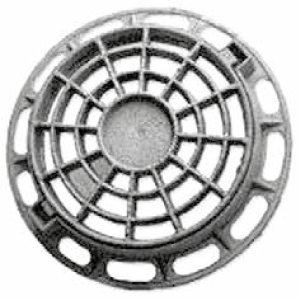

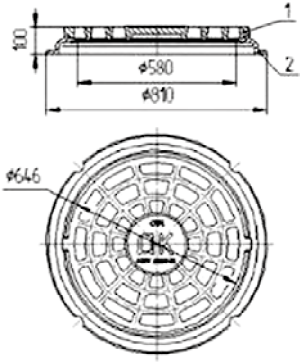

150 кН (15 тн) | 0,135 кв.м | 600 мм | 40 мм | 810 х 810 x 100 мм | 97 кг | Дождеприемник предназначен для установки в колодцы дождевой канализации, а также при реконструкции и текущем ремонте действующих дождеприемников |
Номинальная нагрузка на крышку дождеприемника | Площадь живого сечения | Полное открытие дождеприемника | Глубина установки решетки в корпусе | Габаритные размеры | Масса | Примечание |
---|---|---|---|---|---|---|

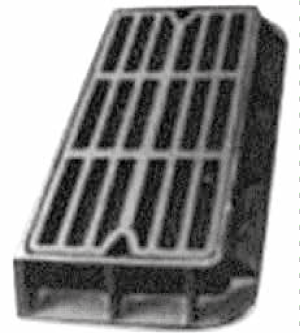

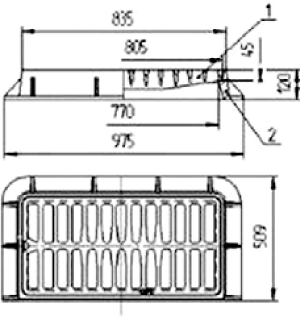

57 кН (5,7 тн) | 0,17 кв. м | 770 x 365 мм | 45 мм | 975х509x120 мм | 113 кг | Дождеприемник предназначен для установки в лодках проезжей части улиц с продольны уклоном >0,005 и в пониженных местах с затяжным спуском |
