Трубные хомуты

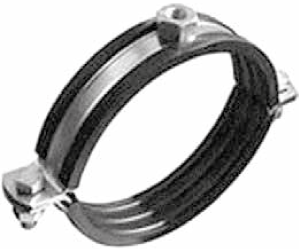

Для крепления водопроводных труб, канализационных труб, вентиляционных труб и других труб для передачи жидкостей и газов используют хомуты для труб. Их конструкции принципиально схожи, различаются геометрические размеры, различные приспособления для удержания винтов, марки стали и резины. Внутри труб возможно возникновения довольно громких шумов и вибраций, для их подавления применяется шумоподавляющая резиновая прокладка.
Как правило трубные хомуты комплектуются шпилькой-шурупом и дюбелем либо шпилькой, соответствующей размеру гайки.

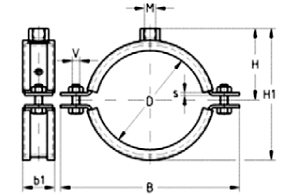

Размер, дюймы | Размер, мм | Толщина металла, мм | гайка d |
---|---|---|---|
3/8" | 15-19 | 1,2 | М8 |
1/2" | 20-24 | 1,2 | М8 |
3/4" | 23-28 | 1,2 | М8 |
1" | 31-36 | 1,2 | М8 |
1 1/4" | 38-44 | 1,2 | М8 |
1 1/2" | 44-50 | 1,2 | М8 |
2" | 59-65 | 1,2 | М8 |
Размер, дюймы | Размер, мм | Толщина металла, мм | гайка d |
---|---|---|---|
2 1/2" | 73-80 | 1,2 | М10 |
3" | 87-90 | 1,5 | М10 |
3 1/2" | 95-103 | 1,5 | М10 |
4" | 108-114 | 1,5 | М10 |
5" | 132-141 | 1,5 | М10 |
6" | 159-168 | 1,5 | М10 |
8" | 219-255 | 1,5 | М10 |
Болты и гайки предназначены для крепежа деталей трубопровода, строительных конструкций, механизмов и др. Болты и гайки могут быть из черной и нержавеющей стали, быть без покрытия и оцинкованными, с полной и не полной резьбой.

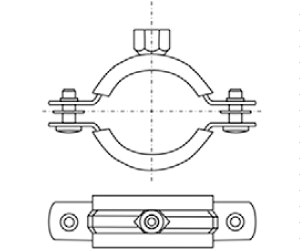

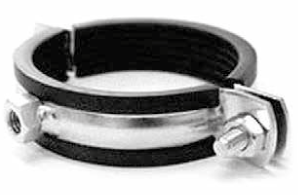

Размер, дюймы | Размер, мм | Толщина металла, мм | гайка d |
---|---|---|---|
1/2" | 20-24 | 2,0 | М12 |
3/4" | 23-28 | 2,0 | М12 |
1" | 31-36 | 2,0 | М12 |
1 1/4" | 38-44 | 2,5 | М12 |
1 1/2" | 48-53 | 2,5 | М12 |
2" | 59-66 | 2,5 | М12 |
2 1/2" | 74-80 | 2,5 | М12 |
Размер, дюймы | Размер, мм | Толщина металла, мм | гайка d |
---|---|---|---|
3" | 87-94 | 3,0 | М12 |
4" | 108-116 | 3,0 | М12 |
5" | 137-142 | 4,0 | М16 |
6" | 162-168 | 4,0 | М16 |
8" | 206-220 | 4,0 | М16 |
10" | 260-274 | 4,0 | М16 |
12" | 308-324 | 4,0 | М16 |
