ППУ изоляция

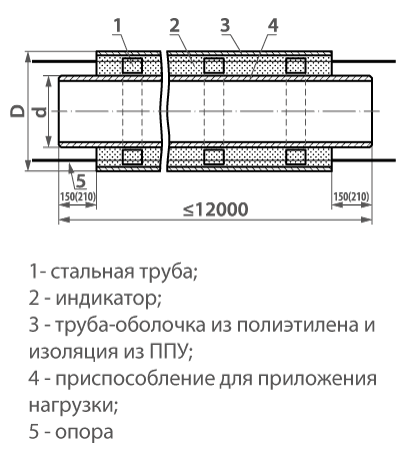

Трубы предварительно изолированные пенополиуретаном (трубы ППУ) для теплотрасс представляют собой жесткую конструкцию «труба в трубе», состоящую из трубы-теплоносителя, изолирующего слоя пенополиуретана (долговечный полимер с самой низкой теплопроводностью) и внешней защитной оболочки трубы из полиэтилена или оцинкованной стали.
Высокая экономическая эффективность использования трубопроводов в ППУ изоляции по сравнению с традиционными методами прокладки теплотрасс достигается благодаря:
• упрощению строительства за счет использования всех элементов трубопровода с индустриальной гидро-теплоизоляцией;
• упрощению эксплуатации и ремонта трубопровода за счет надежности конструкции и наличия СОДК;
• увеличению срока эксплуатации до 30 лет по сравнению с традиционными типами трубопроводов, составляющими 5-10 лет;
• снижению тепловых потерь до 2% по сравнению с тепловыми потерями в трубопроводах с традиционным типом изоляции (30-40%).
| Наружный диаметр и минимальная толщина стенки стальных труб* | Тип 1 | Тип 2 | ||||
|---|---|---|---|---|---|---|
| Средний наружный диаметр изолированных труб с полиэтиленовой оболочкой | Расчетная толщина слоя пенополиуретана | Средний наружный диаметр изолированных труб с полиэтиленовой оболочкой | Расчетная толщина слоя пенополиуретана | |||
| Номинальный | Предельное отклонение (+) | Номинальный | Предельное отклонение (+) | |||
| 32x3,0 | 90; 110; 125 | 2,7; 3,5; 3,7 | 26,0; 36,5; 43,5 | - | - | - |
| 38x3,0 | 110; 125 | 3,2; 3,7 | 33,0; 40,5 | - | - | - |
| 45x3,0 | 125 | 3,7 | 37,0 | - | - | - |
| 57x3,0 | 125 | 3,7 | 31,5 | 140 | 4,1 | 38,5 |
| 76x3,0 | 140 | 4,1 | 29,0 | 160 | 4,7 | 39,0 |
| 89x4,0 | 160 | 4,7 | 32,5 | 180 | 5,4 | 42,5 |
| 108x4,0 | 180 | 5,4 | 33,0 | 200 | 5,9 | 43,0 |
| 133x4,0 | 225 | 6,6 | 42,5 | 250 | 7,4 | 54,5 |
| 159x4,5 | 250 | 7,4 | 41,5 | 280 | 8,3 | 55,5 |
| 219x6,0 | 315 | 9,8 | 42,0 | 355 | 10,4 | 62,0 |
| 273x7,0 | 400 | 11,7 | 57,0 | 450 | 13,2 | 81,5 |
| 325x7,0 | 450 | 13,2 | 55,5 | 500 | 14,6 | 79,5 |
| 426x7,0 | 560 | 16,3 | 58,2 | 600; 630 | 16,3 | 77,6; 92,5 |
| 530x7,0 | 710 | 20,4 | 78,9 | - | - | - |
| 630x8,0 | 800 | 23,4 | 72,5 | - | - | - |
| 720x8,0 | 900 | 26,3 | 76,0 | - | - | - |
| 820x9,0 | 1000 | 29,2 | 72,4 | 1100 | 32,1 | 122,5 |
| 920x10,0 | 1100 | 32,1 | 74,4 | 1200 | 35,1 | 120,5 |
| 1020x11,0 | 1200 | 35,1 | 70,4 | - | - | - |
| 1220x11,0 | 1425 | 38,2 | 79,0 | - | - | - |
| 1420x12,0 | 1600 | 41,2 | 90,0 | - | - | - |
| * Толщину стенки стальной трубы устанавливают в проекте. По согласованию с проектной организацией допускается также применение труб других диаметров. | ||||||
| Наружный диаметр и минимальная толщина стенки стальных труб* | Размеры оболочки из тонколистовой оцинкованной стали | Расчетная толщина слоя пенополиуретана | |
|---|---|---|---|
| Номинальный диаметр | Минимальная толщина | ||
| 32x3,0 | 100; 125; 140 | 0,55 | 46,0; 53,5 |
| 38x3,0 | 125; 140 | 0,55 | 43,0; 50,5 |
| 45x3,0 | 125; 140 | 0,55 | 39,5; 47,0 |
| 57x3,0 | 140 | 0,55 | 40,9 |
| 76x3,0 | 160 | 0,55 | 41,4 |
| 89x4,0 | 180 | 0,6 | 44,9 |
| 108x4,0 | 200 | 0,6 | 45,4 |
| 133x4,0 | 225 | 0,6 | 45,4 |
| 159x4,5 | 250 | 0,7 | 44,8 |
| 219x6,0 | 315 | 0,7 | 47,3 |
| 273x7,0 | 400 | 0,8 | 62,7 |
| 325x7,0 | 450 | 0,8 | 61,7 |
| 426x7,0 | 560 | 1,0 | 66,2 |
| 530x7,0 | 675; 710 | 1,0 | 71,5; 89,0 |
| 630x8,0 | 775; 800 | 1,0 | 71,5; 84,0 |
| 720x8,0 | 875; 900 | 1,0 | 76,5; 89,0 |
| 820x9,0 | 975; 1000 | 1,0 | 76,5; 89,0 |
| 920x10,0 | 1075; 1100 | 1,0 | 76,5; 89,0 |
| 1020x11,0 | 1175; 1200 | 1,0 | 76,7; 89,2 |
| 1220x11,0 | 1375; 1400 | 1,0 | 79,0;91,5 |
| 1420x12,0 | 1575; 1600 | 1,0 | 77,0; 89,5 |
| * Толщина стенки стальной трубы определяется проектом. ** Величина справочная. |
|||
