Высокопрочный чугун с шаровидным графитом

ВЧШГ – высокопрочный чугун с шаровидным графитом – совмещает долговечность чугуна (80-90 лет при эксплуатации в нормальном режиме) с прочностью и пластичностью стали. Трубы из ВЧШГ Ду 80-1000 мм выпускаются длиной 6 метров, под уплотнительное резиновое кольцо, с внутренним и внешним покрытием в соответствии с ГОСТ Р, ИСО 2531, EN 545, EN 598.

Фитинги ВЧШГ выпускаются в соответствии с ТУ 14 - 161 – 187 - 2000 (соединительные литые части чугунные для трубопроводов) и ISO 2531. Фасонные элементы ВЧШГ производятся для всех стандартных диаметров труб, а также по индивидуальным заказам.

Возможные наружные покрытия:

• цинк
• битумный лак
• полиэтилен (используется редко)

В качестве внутренней защиты может использоваться цементно-песчаное покрытие. При поставке фитинги ВЧШГ комплектуются манжетами, прокладками, крепежом для фланцевых частей.

Основные размеры, масса, допустимое рабочее давление,
угол отклонения труб ВЧШГ

Размеры, мм Допустимое рабочее давление, МПа Допустимый угол отклонения при укладке,° Расчетная масса (кг) трубы с раструбом с цем. покрытием длиной L, мм
DN D DE S S1 I1 5800 6000
80 140 98 +1,0 6,0 -1,3 3 +2,0 80 6,4 5 85,0 88,0
-2,7 -1,5
100 163 118 +1,0 6,0 -1,3 3 +2,0 88 6,4 5 106,0 109,0
-2,8 -1,5
125 190 144 +1,0 6,0 -1,3 3 +2.0 91 6,4 5 132,0 136,0
-2,9 -1,5
150 217 170 +1,0 6,0 -1,3 3 +2.0 94 6,4 5 159,0 164,0
-2,9 -1,5
200 278 222 +1,0 6,3 -1,3 3 +2.0 100 6,2 4 215,0 222,0
-3,0 -1,5
250 336 274 +1,0 6,8 -1,5 3 +3,0 105 5,4 4 281,0 290,0
-3,1 -1,5
300 393 326 +1,0 7,2 -1,6 3 +3,0 110 4,9 4 252,0 364,0
-3,3 -1,5
350 448 378 +1,0 7,7 -1,7 5 +3,5 110 4,5 3 461,0 476,0
-3,4 -2,5
400 500 429 +1,0 8,1 -1,7 5 +3,5 110 4,2 3 553,0 571,0
-3,5 -2,0
500 604 532 +1,0 9,0 -1,9 5 +3,5 120 3,8 3 756,0 780,0
-3,8 -2,0
600 713 635 +1,0 9,9 -1,9 5 +3,5 120 3,6 3 983,0 1015,0
-4,0 -2,0
700 824 738 +1,0 10,8 -2,0 6 +4,0 150 3,4 2 1273,0 1314,0
-4,2 -2,5
800 943 842 +1,0 11,7 -2,1 6 +4,0 160 3,2 2 1556,0 1606,0
-4,5 -2,5
900 1052 945 +1,0 12,6 -2,2 6 +4,0 175 3,1 1,5 1870,0 1930,0
-4,8 -2,5
1000 1158 1048 +1,0 13,5 -2,3 6 +4,0 185 3,0 1,5 2210,0 2281,0

Отвод раструб-гладкий конец (ОРГ)

Наименование Вес, кг Наименование Вес, кг Эскиз
ОРГ 100 10-45 гр 15,2 ОРГ 200 60 гр 40,7
ОРГ 100 60 гр 15,3 ОРГ 250 10-45 гр 53,7
ОРГ 150 10-45 гр 27,7 ОРГ 250 60 гр 54,7
ОРГ 150 60 гр 27,8 ОРГ 300 10-45 гр 68,3
ОРГ 200 10-45 гр 40,2 ОРГ 300 60 гр 69,4

Отвод раструбный (ОР)

Наименование Вес, кг Наименование Вес, кг Эскиз
ОР 100 10-45 гр 19,5 ОР 200 60 гр 49,3
ОР 100 60 гр 19,7 ОР 250 10-45 гр 66,7
ОР 150 10-45 гр 34,2 ОР 250 60 гр 67,5
ОР 150 60 гр 32,2 ОР 300 10-45 гр 84,5
ОР 200 10-45 гр 50,4 ОР 300 60 гр 85,4

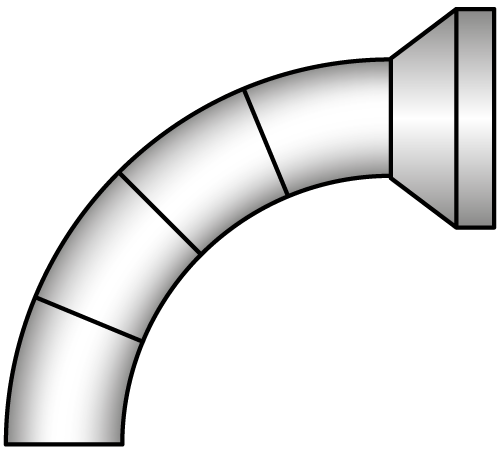

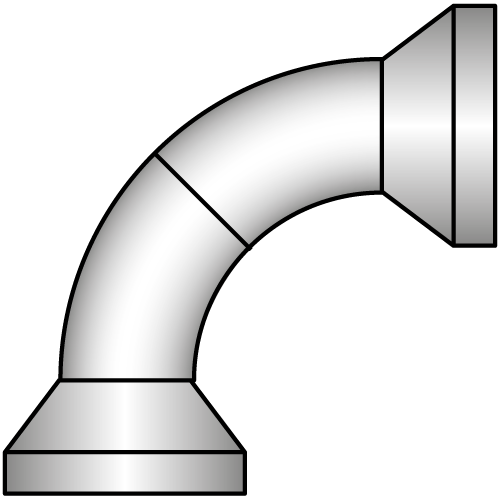

Колено раструб-гладкий конец (УРГ)

Наименование Вес, кг Эскиз
УРГ 100 18,9
УРГ 150 32,5
УРГ 200 48,2
УРГ 250 63,0
УРГ 300 78,9

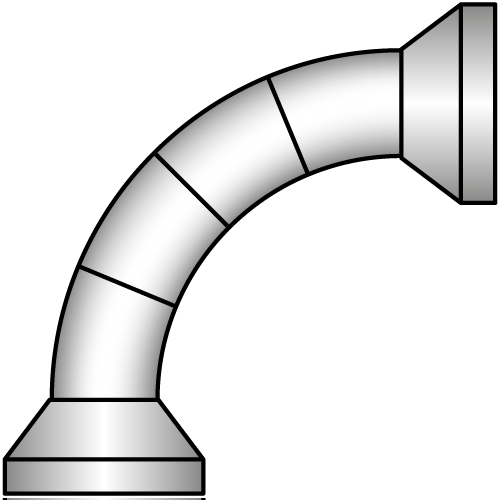

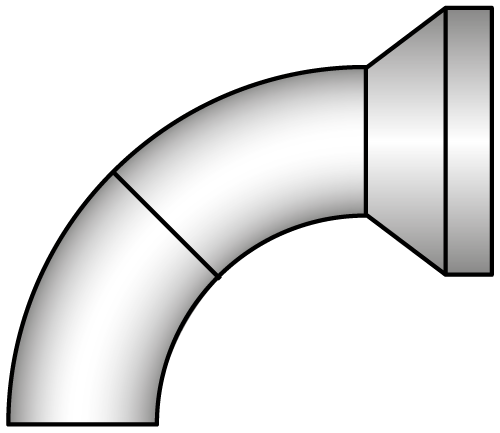

Колено раструбное (УР)

Наименование Вес, кг Эскиз
УР 100 19,2
УР 150 33,8
УР 200 50,4
УР 250 66,0
УР 300 81,9

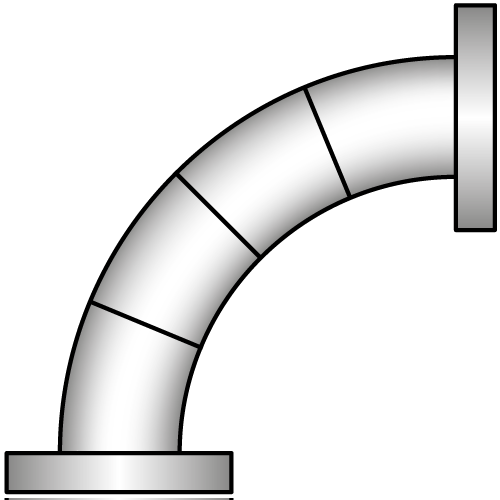

Колено фланцевое (УФ)

Наименование Вес, кг Эскиз
УФ 100 21,0
УФ 150 39,5
УФ 200 54,0
УФ 250 77,4
УФ 300 89,4

Тройник фланцевый (ТФ)

Наименование Вес, кг Наименование Вес, кг Эскиз
ТФ 100х100 33,2 ТФ 250х200 106,0
ТФ 150х100 51,7 ТФ 250х250 120,3
ТФ 150х150 61,6 ТФ 300х100 106,8
ТФ 200х100 67,9 ТФ 300х150 113,3
ТФ 200х150 74,9 ТФ 300х200 119,2
ТФ 200х200 84,4 ТФ 300х250 129,9
ТФ 250х100 93,2 ТФ 300х300 138,0
ТФ 250х150 102,2

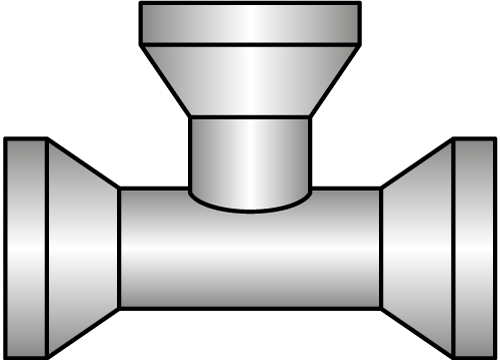

Тройник раструбный (ТР)

Наименование Вес, кг Наименование Вес, кг Эскиз
ТР 100х100 25,9 ТР 250х200 82,9
ТР 150х100 41,7 ТР 250х250 86,8
ТР 150х150 47,0 ТР 300х100 82,4
ТР 200х100 52,7 ТР 300х150 86,2
ТР 200х150 57,5 ТР 300х200 99,7
ТР 200х200 67,9 ТР 300х250 104,5
ТР 250х100 66,2 ТР 300х300 122,8
ТР 250х150 70,8

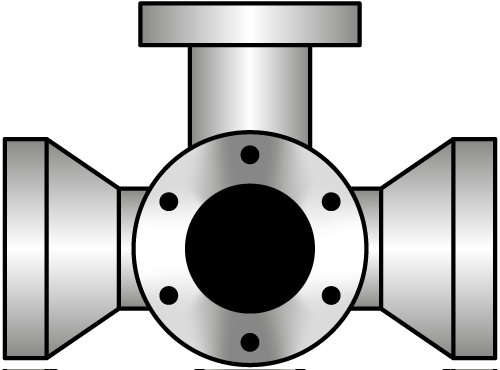

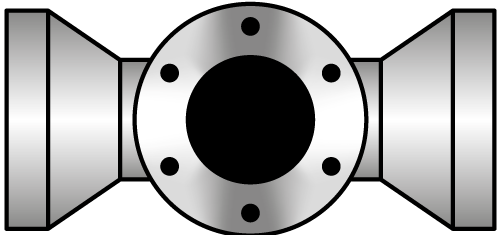

Тройник раструб-фланец (ТРФ)

Наименование Вес, кг Наименование Вес, кг Эскиз
ТРФ 100х100 28,3 ТРФ 250х200 86,3
ТРФ 150х100 39,2 ТРФ 250х250 99,5
ТРФ 150х150 52,2 ТРФ 300х100 71,5
ТРФ 200х100 54,2 ТРФ 300х150 89,3
ТРФ 200х150 60,7 ТРФ 300х200 103,4
ТРФ 200х200 74,2 ТРФ 300х250 113,0
ТРФ 250х100 68,3 ТРФ 300х300 127,9
ТРФ 250х150 74,8

Тройник фланцевый с пожарной подставкой (ППТФ)

Наименование Вес, кг Наименование Вес, кг Эскиз
ППТФ 100х100 68,7 ППТФ 250х200 128,9
ППТФ 150х100 84,5 ППТФ 250х250 142,0
ППТФ 150х150 92,5 ППТФ 300х100 130,8
ППТФ 200х100 93,2 ППТФ 300х150 135,9
ППТФ 200х150 99,7 ППТФ 300х200 145,6
ППТФ 200х200 109,3 ППТФ 300х250 152,4
ППТФ 250х100 125,5 ППТФ 300х300 158,7
ППТФ 250х150 124,0

Тройник раструб-фланец с пожарной подставкой (ППТРФ)

Наименование Вес, кг Наименование Вес, кг Эскиз
ППТРФ 100х100 57,9 ППТРФ 250х200 112,5
ППТРФ 150х100 65,2 ППТРФ 250х250 125,0
ППТРФ 150х150 83,8 ППТРФ 300х100 103,8
ППТРФ 200х100 80,9 ППТРФ 300х150 108,0
ППТРФ 200х150 87,3 ППТРФ 300х200 125,5
ППТРФ 200х200 101,2 ППТРФ 300х250 135,3
ППТРФ 250х100 96,0 ППТРФ 300х300 150,8
ППТРФ 250х150 99,7

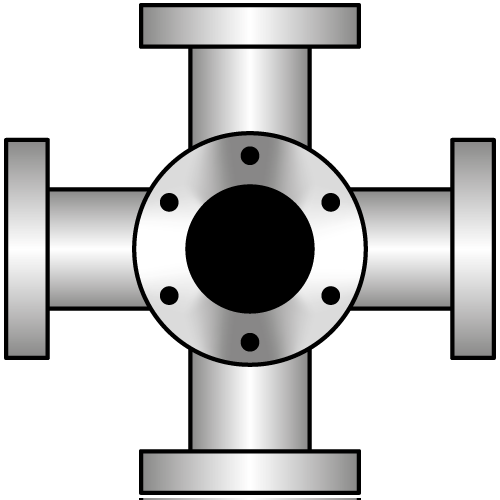

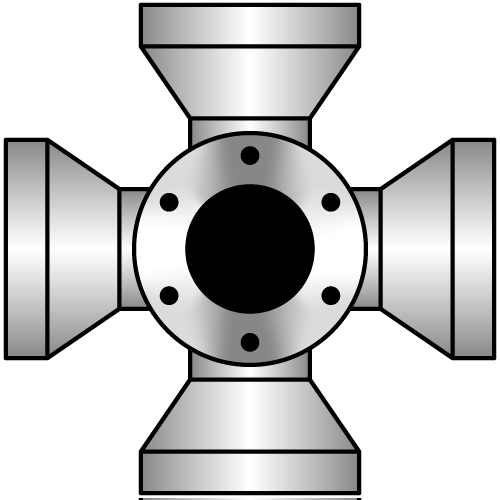

Крест фланцевый (КФ)

Наименование Вес, кг Наименование Вес, кг Эскиз
КФ 100х100 42,7 КФ 250х200 124,4
КФ 150х100 60,1 КФ 250х250 150,7
КФ 150х150 79,0 КФ 300х100 115,4
КФ 200х100 76,4 КФ 300х150 128,0
КФ 200х150 89,4 КФ 300х200 137,2
КФ 200х200 106,3 КФ 300х250 156,4
КФ 250х100 76,4 КФ 300х300 169,4
КФ 250х150 113,4

Крест раструб-фланец (КРФ)

Наименование Вес, кг Наименование Вес, кг Эскиз
КРФ 100х100 38,3 КРФ 250х200 106,3
КРФ 150х100 47,7 КРФ 250х250 132,7
КРФ 150х150 70,4 КРФ 300х100 92,7
КРФ 200х100 62,8 КРФ 300х150 104,2
КРФ 200х150 75,8 КРФ 300х200 122,9
КРФ 200х200 97,7 КРФ 300х250 142,0
КРФ 250х100 76,9 КРФ 300х300 163,5
КРФ 250х150 89,9

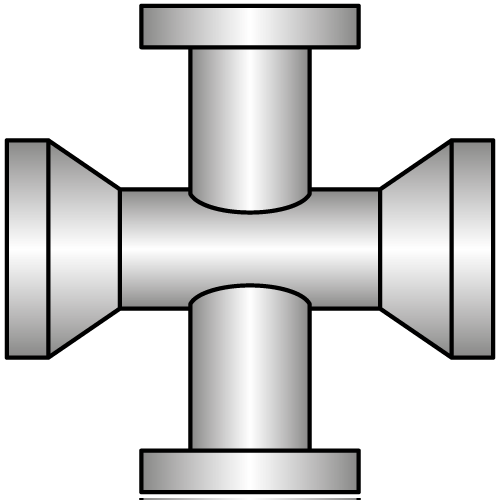

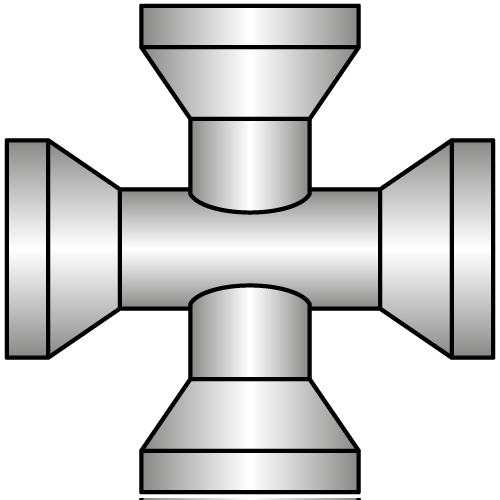

Крест раструбный (КР)

Наименование Вес, кг Наименование Вес, кг Эскиз
КР 100х100 33,4 КР 250х200 99,5
КР 150х100 49,8 КР 250х250 107,3
КР 150х150 60,0 КР 300х100 89,4
КР 200х100 59,8 КР 300х150 98,0
КР 200х150 69,5 КР 300х200 115,4
КР 200х200 85,4 КР 300х250 125,2
КР 250х100 72,7 КР 300х300 153,2
КР 250х150 81,8

Крест фланцевый с пожарной подставкой (ППКФ)

Наименование Вес, кг Наименование Вес, кг Эскиз
ППКФ 100х100 76,4 ППКФ 250х200 153,8
ППКФ 150х100 92,5 ППКФ 250х250 162,5
ППКФ 150х150 108,4 ППКФ 300х100 139,0
ППКФ 200х100 106,3 ППКФ 300х150 152,4
ППКФ 200х150 117,2 ППКФ 300х200 170,3
ППКФ 200х200 130,8 ППКФ 300х250 175,9
ППКФ 250х100 128,0 ППКФ 300х300 193,4
ППКФ 250х150 137,5

Крест фланец-раструб с пожарной подставкой (ППКРФ)

Наименование Вес, кг Наименование Вес, кг Эскиз
ППКРФ 100х100 76,4 ППКРФ 250х200 153,8
ППКРФ 150х100 92,5 ППКРФ 250х250 162,5
ППКРФ 150х150 108,4 ППКРФ 300х100 139,0
ППКРФ 200х100 106,3 ППКРФ 300х150 152,4
ППКРФ 200х150 117,2 ППКРФ 300х200 170,3
ППКРФ 200х200 130,8 ППКРФ 300х250 175,9
ППКРФ 250х100 128,0 ППКРФ 300х300 193,4
ППКРФ 250х150 137,5

Пожарная подставка раструбная (ППР)

Наименование Вес, кг Эскиз
ППР 100 56,4
ППР 150 69,2
ППР 200 78,2
ППР 250 93,2
ППР 300 109,9

Пожарная подставка фланцевая (ППФ)

Наименование Вес, кг Эскиз
ППФ 100 46,3
ППФ 150 69,2
ППФ 200 69,7
ППФ 250 108,5
ППФ 300 119,2

Двойной раструб (ДР)

Наименование Вес, кг Эскиз
ДР 100 12,9
ДР 150 22,8
ДР 200 30,3
ДР 250 41,3
ДР 300 51,7

Патрубок раструб-гл. конец (ПРГ)

Наименование Вес, кг Эскиз
ПРГ 100 13,4
ПРГ 150 22,8
ПРГ 200 30,3
ПРГ 250 41,3
ПРГ 300 51,7

Патрубок фланец-раструб (ПФР)

Наименование Вес, кг Эскиз
ПФР 100 14,3
ПФР 150 24,8
ПФР 200 31,8
ПФР 250 48,8
ПФР 300 56,9

Патрубок фланец-гл. конец (ПФГ)

Наименование Вес, кг Эскиз
ПФГ 100, L=1,2м 36,7
ПФГ 150, L=1,2м 57,5
ПФГ 200, L=1,2м 75,9
ПФГ 250, L=1,2м 102,4
ПФГ 300, L=1,2м 125,3

Двойной раструб компенсационный (ДРК)

Наименование Вес, кг Эскиз
ДРК 100 20,0
ДРК 150 34,5
ДРК 200 44,0
ДРК 300 60,0

Патрубок фланец-раструб компенсационный (ПФРК)

Наименование Вес, кг Наименование Вес, кг Эскиз
ПФРК 50 76,4 ПФРК 200 128,0
ПФРК 65 92,5 ПФРК 250 137,5
ПФРК 80 108,4 ПФРК 300 139,0
ПФРК 100 106,3 ПФРК 400 152,4
ПФРК 125 117,2 ПФРК 500 170,3
ПФРК 150 130,8 ПФРК 600 175,9

Переход раструб-гладкий конец (ХРГ)

Наименование Вес, кг Наименование Вес, кг Эскиз
ХРГ 150х100 17,4 ХРГ 250х200 37,3
ХРГ 200х100 30,3 ХРГ 300х100 60,3
ХРГ 200х150 28,0 ХРГ 300х150 67,2
ХРГ 250х100 62,8 ХРГ 300х200 47,2
ХРГ 250х150 45,0 ХРГ 300х250 66,1

Переход раструбный (ХР)

Наименование Вес, кг Наименование Вес, кг Эскиз
ХР 150х100 25,4 ХР 250х200 50,8
ХР 200х100 41,0 ХР 300х100 80,0
ХР 200х150 38,0 ХР 300х150 84,0
ХР 250х100 61,4 ХР 300х200 78,8
ХР 250х150 58,5 ХР 300х250 66,0

Переход раструб-фланец (ХРФ)

Наименование Вес, кг Наименование Вес, кг Эскиз
ХРФ 100х50 18,7 ХРФ 250х200 52,5
ХРФ 150х100 26,2 ХРФ 300х100 78,0
ХРФ 200х100 41,8 ХРФ 300х150 88,4
ХРФ 200х150 40,3 ХРФ 300х200 80,5
ХРФ 250х100 62,4 ХРФ 300х250 73,2
ХРФ 250х150 61,3

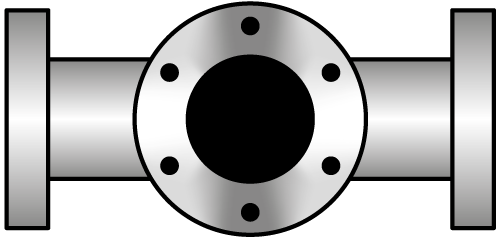

Переход фланецевый (ХФ)

Наименование Вес, кг Наименование Вес, кг Эскиз
ХФ 100х50 15,6 ХФ 250х200 57,0
ХФ 150х100 32,9 ХФ 300х100 87,0
ХФ 200х100 40,6 ХФ 300х150 86,2
ХФ 200х150 41,5 ХФ 300х200 80,0
ХФ 250х100 64,7 ХФ 300х250 73,7
ХФ 250х150 63,8
