Стальные панельные радиаторы
Стальные панельные радиаторы (более известные, как конвекторные) — Используются в централизованных и автономных отопительных системах, в которых рабочее давление не превышает значения 8,7 атм.
Их популярность объясняется отличными характеристиками: высокая теплоотдача на единицу объема, способность удерживать заданную температуру в помещении, эстетичный внешний вид и приемлемые цены.
Описание:

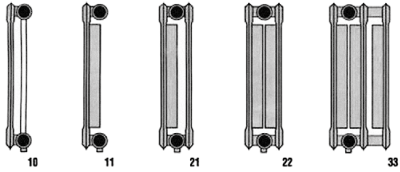

Радиаторы состоят из 1, 2 или 3 панелей теплоотдачи. Поэтому стальные радиаторы отопления имеют маркировку по типам: тип 11, тип 22 и тип 33. Первая цифра – количество греющих панелей, вторая – количество конвекторов. Типы 10, 20 и 21 используются реже.
Панели представляют собой симметричные штампованные листы, соединённые по периметру сварным роликовым швом, а в местах допрессовки – точечным. Повышению теплоотдачи служит приваривание к панели дополнительной гофрированной поверхности. Стальные радиаторы изготавливаются из стального листа толщиной 1,25 мм.

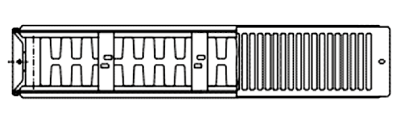

Тип 11 — одна панель и один ряд конвекционной П-образной стальной пластины

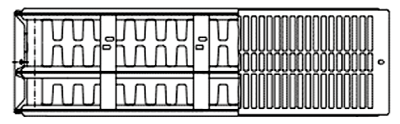

Тип 22 — две панели и два ряда конвекционной П-образной стальной пластины приваренные к каждой панели
Тип 33 — три панели и три ряда конвекционной П-образной стальной пластины приваренные к каждой панели

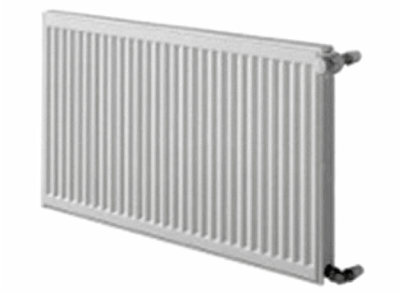

Серия профильных радиаторов фирмы Kermi – это в основном теплотехника для загородных домов, затраты на которую будут оправданы уютом и комфортом. Их достоинство – это высокая удельная тепловая мощность. Стальные панельные радиаторы Kermi передают
тепло за счет теплового излучения от лицевой поверхности и имеют неплохую теплоотдачу. Их устанавливают в автономных системах
отопления, так как они рассчитаны на невысокое рабочее давление. Созданы для закрытых систем отопления с рабочими параметрами
9 МПа/110 °С. Оптимальное значение водородного показателя рН: 8,3-9,0, допустимое: 9,5.
Внешний вид их современный, компактный. Они не выделяют токсичных веществ и не имеют запаха, даже при нагревании до
100 °С.
Панели радиаторов представляют собой два профилированных стальных листа, сваренных по периметру сплошным (роликовым)
швом. Между каналами они сварены точечной сваркой. Панели изготавливаются из высококачественной, холоднокатаной стали тол-
щиной 1,25 мм.
Для увеличения теплосъема с панели за счет конвективного теплообмена на панели радиаторов точечной сваркой приваривается
П-образное вертикальное ребрение. У однопанельных приборов ребрение приваривается к тыльным сторонам панели, у многопа-
нельных оно располагается между панелями.
Номенклатурный ряд включает модели с боковой подводкой теплоносителя - Profil-K (группа FKO) и с нижней (донной) подводкой -
Profil-V (группа FKV).
При боковой подводке радиатор имеет 4 присоединительных патрубка с внутренней резьбой 1/2». При нижней (донной) подводке
резьба присоединительных патрубков - наружная 3/4». Все радиаторы с нижней (донной) подводкой поставляются со встроенным
термоклапаном.
Еще немаловажным преимуществом радиаторов Kermi является быстрая и простая сборка.
Радиаторы Kermi могут быть подключены к любому источнику тепла. Их можно подключать к одно- или двухтрубной системе ото-
пления. Они выпускаются в компактном исполнении или в виде вентильных радиаторов со встроенной арматурой вентиля и заранее
установленным на заводе уровнем нагревательной мощности.
Технические характеристики:
Максимально возможная температура теплоносителя – 110° С.
Максимальная величина рабочего давления – 8,7 бар.
Давление опрессовки – 13 бар.
| Виды радиаторов Kermi | |
|---|---|
| Kermi FKO – боковое подключение к отоплению | Kermi FKV – нижнее подключение к отоплению |
 |
 |
| Kermi Profil-K (группа FKO) | Kermi Profil-V (группа FKV) |
| Kermi FKO 10 | Kermi FKV 10 |
| Kermi FKO 11 | Kermi FKV 11 |
| Kermi FKO 12 | Kermi FKV 12 |
| Kermi FKO 22 | Kermi FKV 22 |
| Kermi FKO 33 | Kermi FKV 33 |
