Регуляторы давления

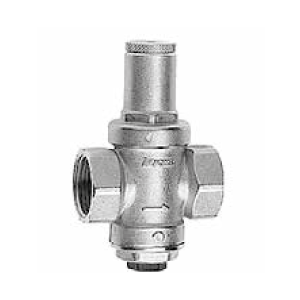

Регулятор давления «ICMA» предназначены для снижения и стабилизации давления воды на входе в систему водоснабжения
| Регулятор давления «ICMA» | Арт. 248 | |
|---|---|---|
| Рабочее давление на входе, МПа | 16 | 16 |
| Давление на выходе, МПа | 0,1 – 0,4 | 0,1 – 0,4 |
| Заводская регулировка, МПа | 0,3 | 0,3 |
| Температура среды °С, до | 90 | 90 |

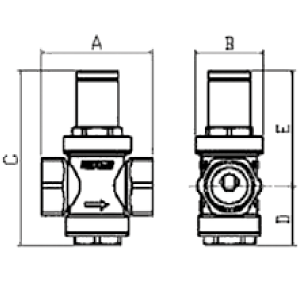

| Условный диаметр | 15 мм | 20 мм |
| Строительная длина | 56 мм | 58 мм |
| Строительная высота | 91 мм | 91 мм |
| Вес, кг | 0,33 | 0,35 |

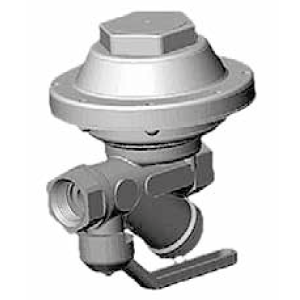

Регулятор давления КФРД 10-2,0 предназначен для поддержания постоянного давления на выходе при изменении давления на входе. Используются в магистралях питьевой воды с давлением до 1,6 МПа.
Кран-фильтр
1. Корпус
2. Шаровой кран
3. Ручка
4. Сетка фильтра
5. Пробка
Регулятор давления
6. Основание
7. Крышка
8. Мембрана
9. Пружина
10. Шток
11. Аварийный клапан
12. Запорный клапан
13. Седло

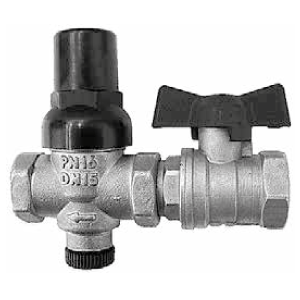

Регулятор давления воды КРДВ 15 применяется в системах хозяйственно-питьевого горячего и холодного водоснабжения для обеспечения постоянного напора воды, что увеличивает срок службы сантехнических изделий и бытовой техники. Основная сфера применения регуляторов давления – многоквартирные жилые дома.
1. Корпус
2. Крышка
3. Шток
4. Стакан
5. Золотник
6. Винт регулировочный
7. Пружина
8. Пробка
9. Сетка-фильтр
10. Кольцо уплотнительное
11. Кольцо уплотнительное
12. Кольцо уплотнительное
13. Кольцо уплотнительное
| Тип регулятора | Регулятор давления квартирный КФРД 10 – 2.0 | Регулятор давления воды квартирный КРДВ 15 |
|---|---|---|
| Вид |  |
 |
| Диаметр номинальный, мм | 15 | 15 |
| Строительная длина, мм | 83 | 56 |
| В комплекте с краном | 100 | |
| Высота, мм | 126 | 90 |
| Масса, кг | 1,1 | 0,25 |
| В комплекте с краном | 0,47 | |
| Материал корпуса | нержавеющая сталь | латунь |
| Присоединение | муфтовое (резьба 1/2 дюйма) | муфтовое (резьба 1/2 дюйма) |
| Управление | автоматическое | автоматическое |
| Среда рабочая | холодная и горячая вода, в том числе питьевая | холодная и горячая вода, в том числе питьевая |
| Температура рабочей среды максимальная, °С | 90 | 75 |
| Давление условное PN, МПа (кгс/см) | 1,6 (16) | 1,6 (16) |
| Уровень заводской настройки выходного давления, МПа; | 0,22 ± 0,02 | 0,2 ± 0,04 |
| Давление после регулятора в безрасходном режиме максимальное, МПа; | 0,3 | 0,4 |
| Максимальная пропускная способность, л/с | 0,7 | 0,4 |
| Комплектация | ||
| Наличие фильтрующего сетчатого элемента | да | да |
| Наличие встроенного запорного шарового крана | да | нет |
| Комплектация запорным шаровым краном | нет | да |
| Возможность присоединения контрольного манометра | нет | да |
