Опоры трубопроводов подвижные и неподвижные

Различные по конструкции опоры трубопроводов предназначены для защиты труб от весовых нагрузок, компенсации температурных расширений, вибраций и ряда других факторов. Различают подвижные и неподвижные опоры. Подвижные (их также называют скользящими) могут перемещаться в заданных направлениях, неподвижные используются для надежной фиксации технологического трубопровода в определенном положении.

Опорные конструкции для труб могут классифицироваться по нескольким основаниям:

• по нормативно-технической документации (НТД):

- металлические опоры подземных и надземных трубопроводов;
- соответствуют стандартам ГОСТ 14911-82 и 16127-78, ОСТ 36-146-88 и 36-94-83, а также сериям 4.903-10 и 5.900-7

• по типу:

- опоры подвижные бескорпусные (ОПБ);
- подвижные приварные (ОПП);
- подвижные хомутовые (ОПХ);
- корпусные хомутовые (КХ);
- корпусные приварные (КП) и т.д.

• по диаметру:

- опорные конструкции выпускаются для стальных трубопроводов (труб) с внешним диаметром от 18 до 1620 мм

• по транспортируемой среде и ее параметрам:

- температура рабочей среды и окружающего воздуха, давление
Применимость той или иной опоры определяет проектировщик.

Подвижные опоры трубопроводов и тепловых сетей

Подвижные, или скользящие опоры трубопроводов не создают препятствий подвижкам, возникающим при температурных деформациях, и главным образом предназначены для восприятия вертикальных нагрузок. Данный тип опор (катковые, на кронштейнах, скользящие, жесткие подвески для стальных трубопроводов с надземной прокладкой) обеспечивает продольные перемещения труб и предотвращает их истирание.

Неподвижные опоры для трубопроводов

Эксплуатируются в системах надземной и подземной бесканальной прокладки, воспринимают и компенсируют усилия, появляющиеся в трубах при колебаниях температуры, вибрации, пульсации и изменении давления. Между опорами располагаются компенсаторы, принимающие нагрузки. Данный тип широко используюется в северных регионах, где колебания температурного режима могут серьезно сократить срок эксплуатации трубы.
Неподвижные и скользящие опоры стальных технологических трубопроводов могут относиться к разным НТД и отличаться конструктивно. Так, трубчатые, регулируемые и хомутовые опоры ряда моделей могут применяться в качестве подвижных и неподвижных.

СЕРИЯ 4.903-10 – неподвижные (в том числе лобовые 2-х и 4-х упорные (тип Т4;Т5;Т6;Т7); щитовые (тип Т8;Т9), боковые (тип Т10); хомутовые (тип Т11;Т12); бугельные (тип Т44)) и подвижные опоры (скользящие (тип Т13;Т14;Т15)), документ охватывает весь диапазон диаметров труб тепловых сетей в пределах условных проходов Ду от 32 до 1400мм.

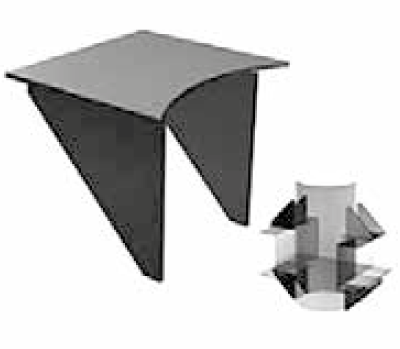

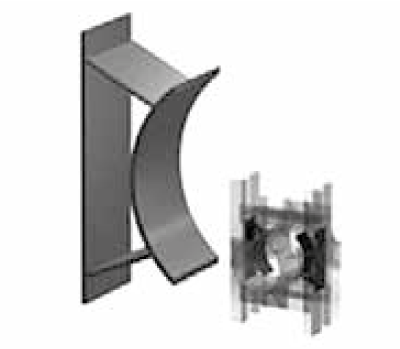

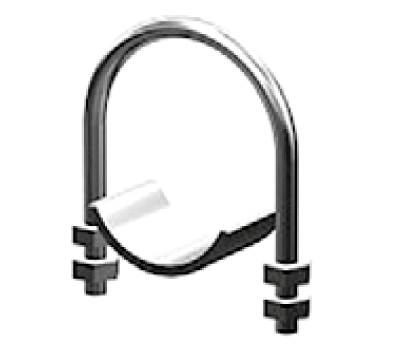

Опоры неподвижные хомутовые Т3.00 Опоры неподвижные лобовые двухупорные Т4.00 Опоры неподвижные лобовые четырехупорные Т5.00 Опоры неподвижные лобовые двухупорные усиленные Т6.00 Опоры неподвижные лобовые четырехупорные усиленные Т7.00
Опоры Т3.00 применяются в качестве неподвижных опор для трубопроводов с наружным диаметром от 32 до 219 мм. Опоры Т4.00 применяются в качестве неподвижных опор для трубопроводов с наружным диаметром от 108 до 1420 мм. Опоры Т5.00 применяются в качестве неподвижных опор для трубопроводов с наружным диаметром от 133 до 1420 мм. Опоры Т6.00 применяются в качестве неподвижных опор для трубопроводов с наружным диаметром от 108 до 1420 мм. Опоры Т7.00 применяются в качестве неподвижных опор для трубопроводов с наружным диаметром от 420 до 1420 мм.

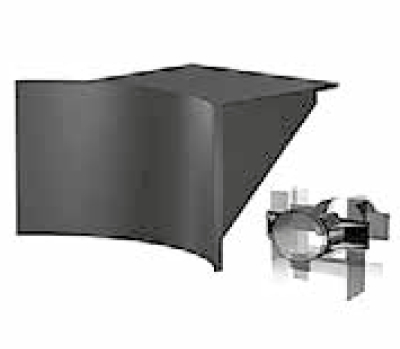

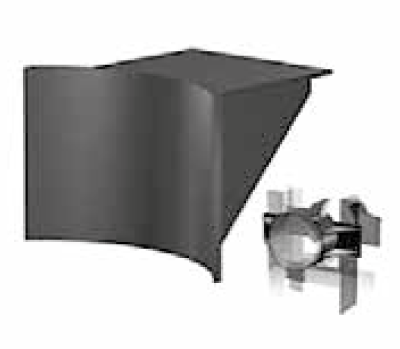

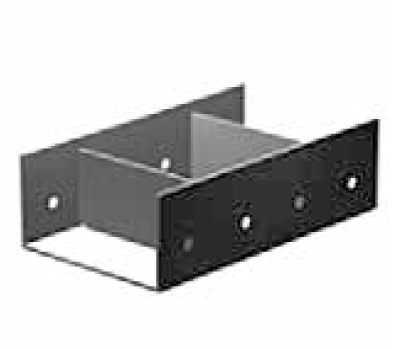

Опоры неподвижные щитовые Т8.00 Опоры неподвижные щитовые усиленные Т9.0 Опоры неподвижные боковые Т10.00 Опоры неподвижные хомутовые безкорпусные Т11.00
Опоры Т8.00 применяются в качестве неподвижных опор для трубопроводов с наружным диаметром от 108 до 1420 мм. Опоры Т9.00 применяются в качестве неподвижных опор для трубопроводов с наружным диаметром от 108 до 1420 мм. Опоры Т10.00 применяются в качестве неподвижных опор для трубопроводов с наружным диаметром от 194 до 820 мм. Опоры Т11.00 применяются в качестве неподвижных опор для трубопроводов с наружным диаметром от 108 до 1020 мм.

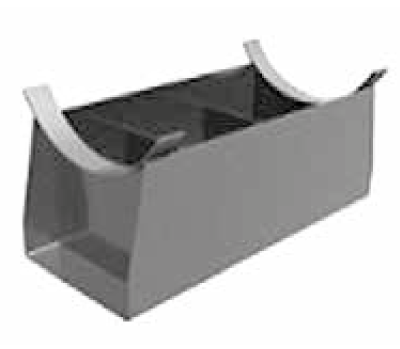

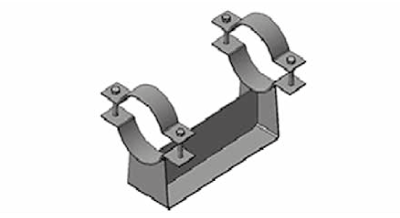

Опоры неподвижные хомутовые Т12.00 Опоры скользящие Т13.00 Опоры неподвижные хомутовые Т15.00 Опоры неподвижные бугельные Т44.00
Опоры Т12.00 применяются в качестве неподвижных опор для трубопроводов с наружным диаметром от 57 до 377 мм. Опоры Т13.00 применяются в качестве подвижных опор для трубопроводов с наружным диаметром от 32 до 630 мм. Опоры Т15.00 применяются в качестве подвижных опор для трубопроводов с наружным диаметром от 194 до 1420 мм. Опоры Т44.00 применяются в качестве неподвижных опор для трубопроводов с наружным диаметром от 377 до 1420 мм.

ГОСТ 14911-82 (ОСТ 36-94-83) – подвижные опоры ОПП1;ОПП2;ОПП3 (в том числе хомутовые (ОПХ1;ОПХ2;ОПХ3) и безкорпусные (ОПБ1;ОПБ2)), документ охватывает весь диапазон диаметров труб тепловых сетей в пределах условных проходов 18 до 1620 мм.

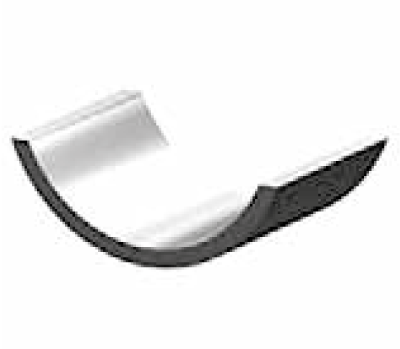

Опоры подвижные ОПП1 Опоры подвижные ОПП2 Опоры подвижные ОПП3 Опоры хомутовые подвижные ОПХ1
Опоры ОПП1 применяются в качестве подвижных опор для трубопроводов с наружным диаметром от 18 до 48 мм. Подвижные опоры ОПП2 используются на трубопроводах с наружным диаметром от 57 до 1620 мм. Опора подвижная ОПП3 используется на трубопроводах, наружный диаметр которых составляет 57-1620 мм. Опоры находят применение на трубопроводах с наружным диаметром от 18 до 48 мм.
Опоры неподвижные хомутовые Т12.00 Опоры скользящие Т13.00 Опоры неподвижные хомутовые Т15.00 Опоры неподвижные бугельные Т44.00
Опоры Т12.00 применяются в качестве неподвижных опор для трубопроводов с наружным диаметром от 57 до 377 мм. Опоры Т13.00 применяются в качестве подвижных опор для трубопроводов с наружным диаметром от 32 до 630 мм. Опоры Т15.00 применяются в качестве подвижных опор для трубопроводов с наружным диаметром от 194 до 1420 мм. Опоры Т44.00 применяются в качестве неподвижных опор для трубопроводов с наружным диаметром от 377 до 1420 мм.

ОСТ 36-146-88 – опоры охватывают весь диапазон диаметров труб от 18 до 159 мм (тавровые приварные ТП); от 1020 до 1420 мм(уголковые приварные УП); от 57 до 1420 мм (корпусные приварные КП); от 57 до 630 мм (корпусные хомутовые КХ, трубчатые ТР, трубчатые отводов ТО ); от 57 до 820 мм (швеллерные приварные ШП); от 18 до 159 мм (тавровые хомутовые ТХ); от 25 до 530 мм (хомутовые безкорпусные ХБ).

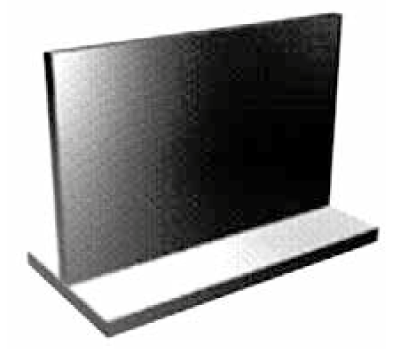

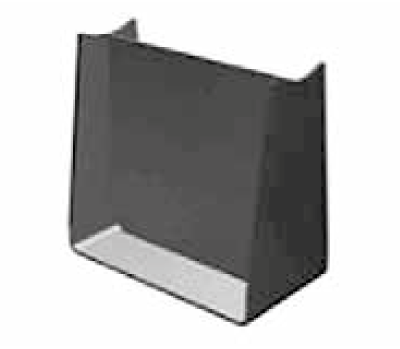

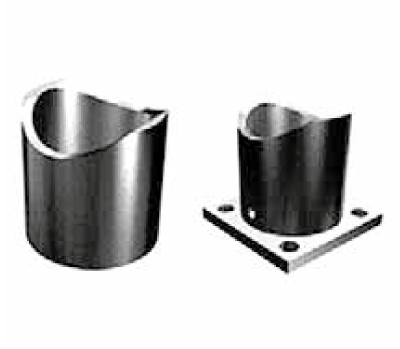

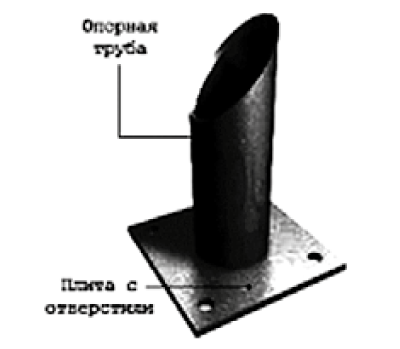

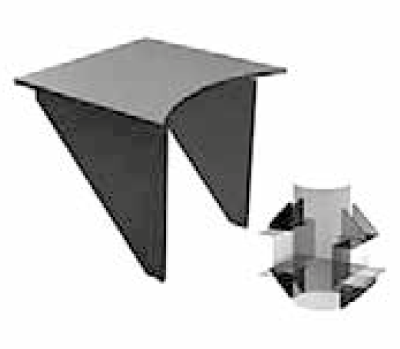

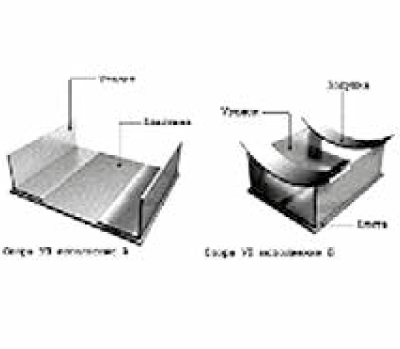

Опоры тавровые приварные ТП Опоры трубчатые крутоизогнутых отводов ТО Опоры трубчатые ТР Опоры угольные приварные УП
Опоры ТП могут применяться в качестве подвижных и неподвижных опор. Опоры ТО могут применяться в качестве подвижных и неподвижных опор. Опоры ТР могут применяться в качестве подвижных и неподвижных опор. Опоры УП могут применяться в качестве подвижных и неподвижных опор трубопроводов различного назначения.

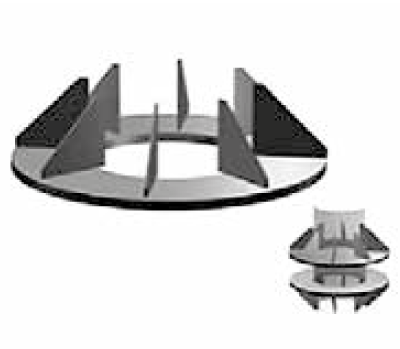

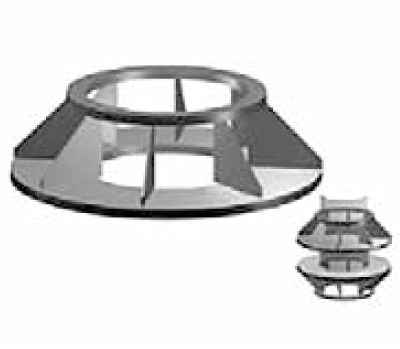

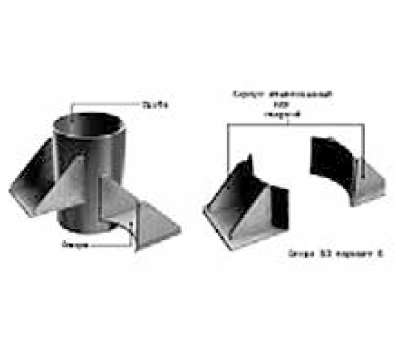

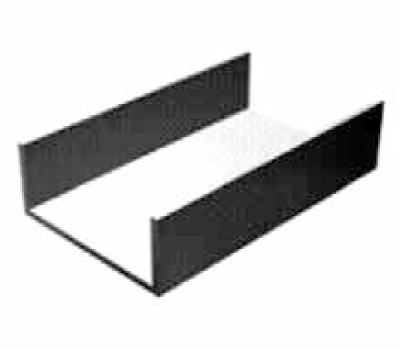

Опоры швеллерные приварные ШП Опоры вертикальных трубопроводов ВП Опоры катковые направляющие КН
Приварные швеллерные опоры ШП могут применяться в качестве подвижных и неподвижных опор для трубопроводов. Опоры ВП могут применяться в качестве подвижных опор различных трубопроводов. Опоры КН могут применяться в качестве подвижных опор.

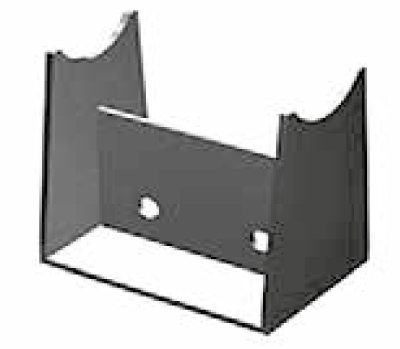

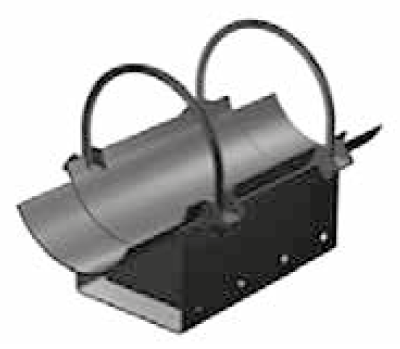

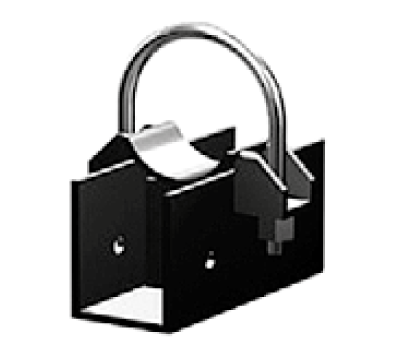

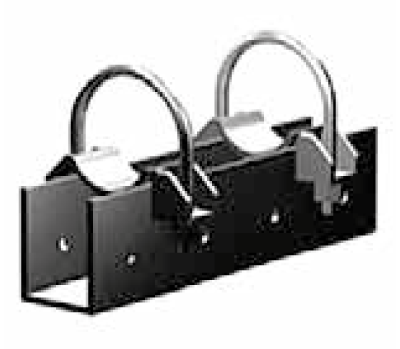

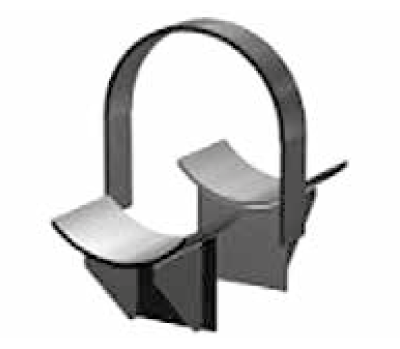

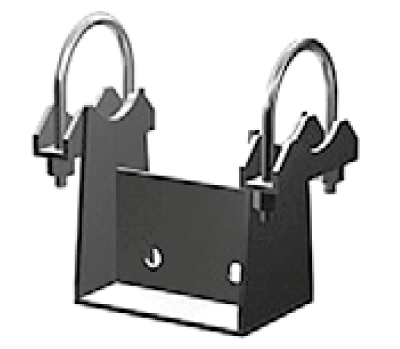

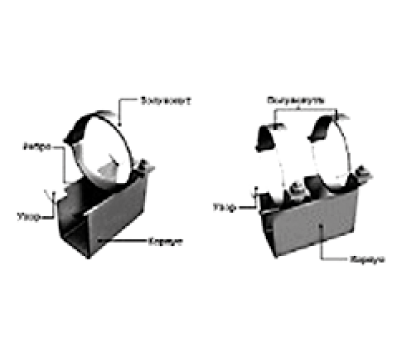

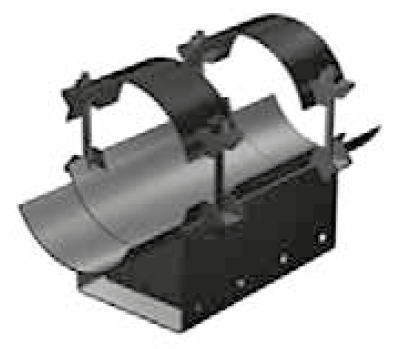

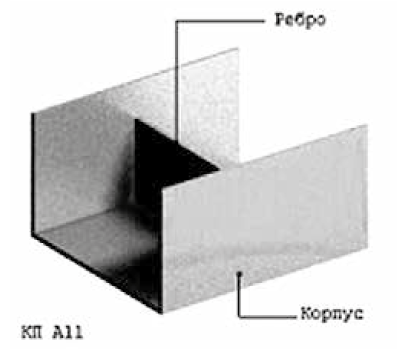

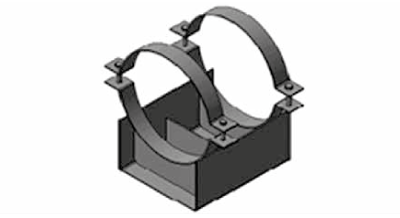

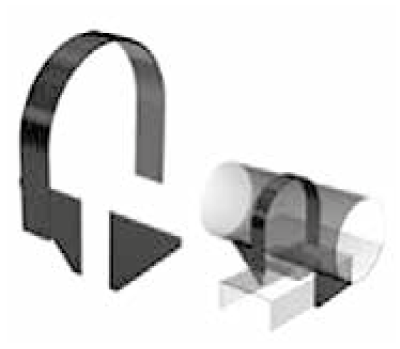

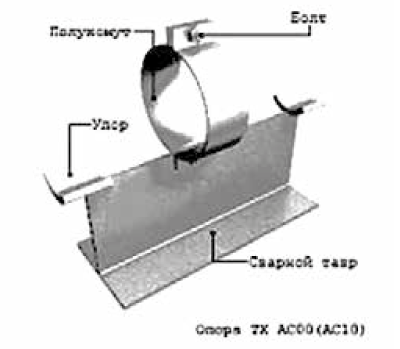

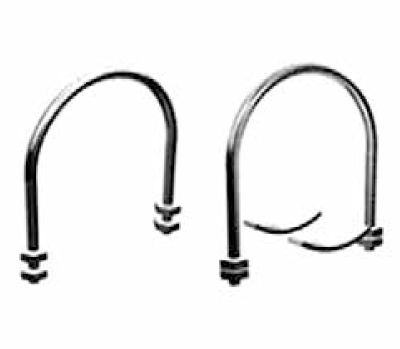

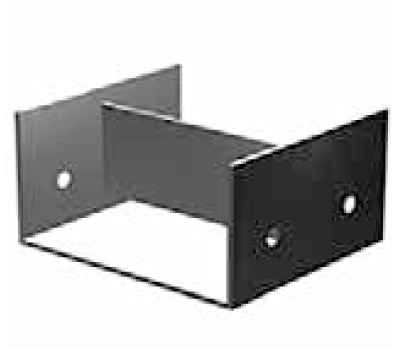

Опоры корпусные приварные КП Опоры тавровые хомутовые ТХ Опоры корпусные хомутовые КХ Опоры хомутовые бескорпусные ХБ
Опоры КП могут применяться в качестве подвижных и неподвижных от Ду57 до Ду159 включительно, а до Ду630 только в качестве подвижных опор. Опоры ТХ могут применяться в качестве подвижных и неподвижных в зависимости от исполнения. Опоры КХ могут применяться в качестве подвижных и неподвижных в зависимости от исполнения. Опоры ХБ-А могут применяться в качестве подвижных опор, а ХБ-Б в качестве неподвижных.

Опоры по 313. ТС-008. 000, ТД-1-487-1997 (для труб в ППУ изоляции) – опоры охватывают весь диапазон диаметров от 59 до 159 мм (СПО – скользящие для канальной и надземной прокладки); от 219 до 1429 мм (СПОк – скользящие для канальной прокладки); от 219 до 1429 мм (СПОн – скользящие для надземной прокладки); от 57 до 1020 мм (ФСО1; ФСО2 – скользящие для футлярной прямолинейной прокладки).

Опоры скользящие подкладные СПО Опоры скользящие подкладные для канальной прокладки СПОк
Опоры СПО применяются в качестве подвижных опор для трубопроводов с наружным диаметром от 57 до 159 мм (Дн изоляции до 315мм). Опоры СПОк применяются в качестве подвижных опор для трубопроводов с наружным диаметром от 219 до 1420 мм.
