Радиатор отопления («излучатель» от лат. radius «луч») — конвективно-радиационный отопительный прибор, состоящий из отдельных, обычно колончатых элементов — секций — с внутренними каналами, внутри которых циркулирует теплоноситель (обычно — вода). Радиаторы служат для обеспечения и проводимости тепла в жилые дома, дачи, коттеджи, офисы и отопления любых других помещений. Принцип функционирования батареи отопления достаточно прост: вода (или другой теплоноситель) поступает в него, задерживается, и, остывая, отдает тепло в помещение.
Существуют следующие виды отопительных приборов:
Стальной панельный радиатор | ||||||
---|---|---|---|---|---|---|
Раб. давл/Mах давл., Атм | Объем теплоно- сителя, л | Устойчи- вость к гидроударам | PH теплоно- сителя | Внутренняя коррозия | Достоинства | Недостатки |
8,7/13 | 3,10 | Уязвимость к гидрав- лическим ударам | 6,0-8,0 | Низкая | • низкая масса
• сравнительно низкая стоимость • хорошие показатели теплоотдачи • возможность применения в автоматических отопительных системах • строго прямоугольная форма, небольшая глубина |
• низкое выдерживаемое давление, не превышающее 10 атм.
• высокое значение гидравлического сопротивления • подверженность коррозии, не допускающей слива воды из отопительной системы на срок, превышающий 2 недели |
Чугунный радиатор | ||||||
Раб. давл/Mах давл., Атм | Объем теплоно- сителя, л | Устойчи- вость к гидроударам | PH теплоно- сителя | Внутренняя коррозия | Достоинства | Недостатки |
9/15 | 10,15 | Низкая стойкость к гидрав- лическим ударам | 6,5-9,0 | Высокая | • срок службы не менее 50 лет
• запасают много телпа – в секциях много воды и толстые чугунные стенки • широкая зона равномерного обогрева помещения • нетребовательность к качеству теплоносителя (воды) • коррозийная стойкость • абразивная стойкость |
• громоздкость
• есть вероятность разгерметизации стыков • инерционность теплоотдачи • малая эффективность от автоматической системы отопления |
Алюминиевый радиатор | ||||||
Раб. давл/Mах давл., Атм | Объем теплоно- сителя, л | Устойчи- вость к гидроударам | PH теплоно- сителя | Внутренняя коррозия | Достоинства | Недостатки |
16/24 | 2,4 | Уязвимость к гидрав- лическим ударам | 7,0-8,0 | Низкая | • высокая теплоотдача, выше чем у стальных и чугунных радиаторов
• элегантный и современный дизайн • легкость • быстрое нагревание помещения • быстрое реагирование на команды термостата |
• повышенные требования к кислотности теплоносителя (воды)
• повышенные требования к остальным элементам отопительной системы • высокая конвекция в некоторых случаях неприменима |
Биметаллический радиатор | ||||||
Раб. давл/Mах давл., Атм | Объем теплоно- сителя, л | Устойчи- вость к гидроударам | PH теплоно- сителя | Внутренняя коррозия | Достоинства | Недостатки |
18/24 | 1,5 | Хорошая стойкость | 6,5-9,0 | Высокая | • отличаются высокими рабочими показателями
• способны хорошо отапливать помещения в любую, даже очень холодную погоду • прочность (идеально подходят для установки в высотных зданиях) • выдерживают чрезвычайно высокое давление теплоносителя, поэтому такие батареи отопления могут устанавливаться в любых отопительных системах, независимо от ограничения уровня давления в них • отлично подходят для использования в стандартных российских отопительных системах (в том числе в домах старой постройки) • не важно качество используемой в них воды (в отличие от алюминиевых радиаторов),но следует отметить, может образоваться коррозия (если в них будет использоваться вода с большим содержанием кислорода) • идеально вписываются в любой интерьер • очень компактны и эргономичны |
• дороже, чем радиаторы других типов
• при длительном воздействии воды с повышенным содержанием кислорода они могут подвергаться коррозии |
Конвектор | ||||||
Раб. давл/Mах давл., Атм | Объем теплоно- сителя, л | Устойчи- вость к гидроударам | PH теплоно- сителя | Внутренняя коррозия | Достоинства | Недостатки |
16/25 | 0.2-2 | Хорошая стойкость | 7,5-9,0 | Высокая | • быстрый нагрев в сравнении с традиционными радиаторными батареями
• большая эффективность при создании нагретых потоков воздуха • возможность отопления квартиры при относительно невысокой температуре жидкости-теплоносителя • небольшие расходы, связанные с нагревом жидкости для отопления • небольшие и компактные размеры • малый вес • в ситуации со встраиваемыми конвекторами – невидимость |
• не важно качество используемой в них воды (в отличие от алюминиевых радиаторов),но следует отметить, может образоваться коррозия (если в них будет использоваться вода с большим содержанием кислорода)
• идеально вписываются в любой интерьер • очень компактны и эргономичны • высокий уровень циркуляции пыли посредством перемещения огромных масс нагретого конверсионного воздуха • в некоторых случаях происходит неравномерное обогревание помещения, результатом чего являются сквозняки, источником которых являются непосредственно конвекторы • эксплуатация возможна лишь в том случае, если имеется естественная вентиляция воздуха |
Такой вид радиаторов отопления – классика жанра, именно с такими радиаторами ассоциируется термин «батарея отопления». Чугунные радиаторы прочны, долговечны и более чем доступны по цене. Преимущественно используются для отопления жилых, офисных и производственных зданий повышенной этажности. Благодаря своей надежности и отличным эксплуатационным характеристикам остаются популярными, несмотря на более «эстетичных» конкурентов.
К минусам чугунных радиаторов можно отнести большую массу и внешний вид. НО! Стоит отметить, что сегодня с помощью технологии художественного литья чугунные радиаторы можно превратить в произведение искусства для апартаментов настоящих аристократов.
Чугунные радиаторы МС-140
МС-140 – радиаторы отопления российского производства (Брянск) и Белорусского производства (Минск), используемые в большинстве городских систем теплоснабжения. Радиаторы отопления чугунные МС-140 востребованы у оптовых и розничных покупателей, благодаря своему хорошему качеству, простоте монтажа и легкости ремонта. Кроме того, эта продукция пользуется оправданным доверием самых широких слоев населения, так как многие радиаторы отопления чугунные МС были установлены еще в Советском Союзе и до сих пор служат своим владельцам безо всяких поломок и недочетов.

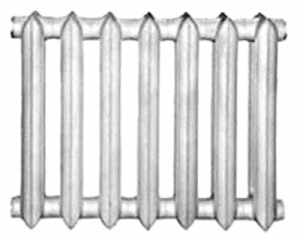

Радиаторы чугунные МС-140М-500 (Минск)
Технические характеристики:
Тип радиатора: секционный.
Резьба ниппельного отверстия: G 1/4-В.
Максимальная температура теплоносителя: 130°С.
Материал прокладок: резина теплостойкая ITC и IТП ТУ 38 105376-82;
Кольцо: ГОСТ 9833-73 / ГОСТ 18829-73
Материал секций и пробок: СЧ 10 ГОСТ 1412-85.
Материал ниппелей: КЧ 30-6-ф ГОСТ 1215-79.
Количество секций, шт | Номинальный тепловой поток, Вт | Длина, мм | Высота, мм | Межнипельное расстояние, мм | Глубина, мм | Масса, кг | Ёмкость, л | Py, рабочее (испыт- ное) |
---|---|---|---|---|---|---|---|---|
1 | 160 | 108 (шаг) | 588 | 500 | 140 | 7,12 | 1,45 | 0,9 (1,5) МПа |
4 | 640 | 459 | 588 | 500 | 140 | 29,18 | 5,8 | 0,9 (1,5) МПа |
7 | 1120 | 786 | 588 | 500 | 140 | 50,54 | 10,15 | 0,9 (1,5) МПа |

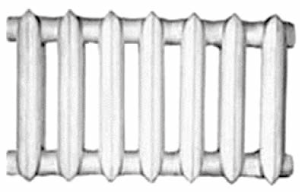

Технические характеристики:
Тип радиатора: секционный.
Резьба ниппельного отверстия: G 1/4-В.
Максимальная температура теплоносителя: 130°С.
Материал прокладок: резина теплостойкая ITC и IТП ТУ 38 105376-82;
Кольцо: ГОСТ 9833-73 / ГОСТ 18829-73
Материал секций и пробок: СЧ 10 ГОСТ 1412-85.
Материал ниппелей: КЧ 30-6-ф ГОСТ 1215-79.
Количество секций, шт | Номинальный тепловой поток, Вт | Длина, мм | Высота, мм | Межнипельное расстояние, мм | Глубина, мм | Масса, кг | Ёмкость, л | Py, рабочее (испыт- ное) |
---|---|---|---|---|---|---|---|---|
1 | 120 | 98 (шаг) | 376 | 300 | 140 | 5,65 | 0,9 (1,0) МПа | |
4 | 480 | 420 | 376 | 300 | 140 | 24 | 0,9 (1,0) МПа | |
7 | 840 | 716 | 376 | 300 | 140 | 41,5 | 0,9 (1,0) МПа |
